Eu sou o engenheiro Aluísio Avellar responsável de engenharia da Dulong. Eu vou falar um pouquinho para vocês hoje sobre válvulas gaveta.
- Qual a Diferença entre as Hastes?
- O que quer dizer “Haste não Ascendente”?
- Vamos falar um pouco sobre Haste Ascendente
- Qual a principal aplicação deste tipo de válvula com haste ascendente?
Válvula Gaveta com Haste Ascendente e Válvula Gaveta com Haste não Ascendente. Qual a diferença básica entre as duas? E aonde é aplicado?

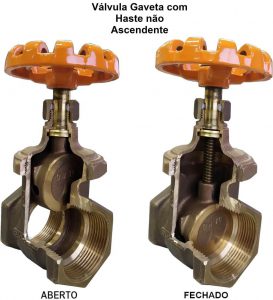

Nesta foto nós estamos vendo a válvula gaveta com haste não ascendente.
O que quer dizer “com haste não ascendente”?
Significa que a posição do volante não varia Conforme você abre ou fecha a Válvula.
Na foto da direita nós vemos a válvula fechada, observem a cunha embaixo, e a posição do volante em relação à porca.
Na foto da esquerda nós vemos a Cunha levantada, o volante foi acionado e a cunha subiu mas o volante não variou a altura em relação a porca.
Então reparem que tanto na foto da esquerda, com a válvula aberta, ou na foto da direita com a válvula fechada, o volante permanece sempre na mesma posição.
Por isso é uma Válvula Gaveta com Haste não Ascendente.
Agora vamos ver uma Válvula Gaveta com Haste Ascendente.

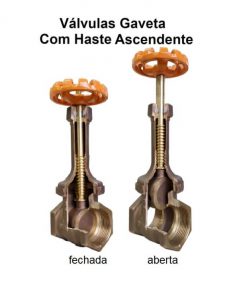

Nesta foto, na posição da esquerda a válvula está fechada.
Como vocês veem a Cunha aqui está na posição de fechado do fluido.
Na foto da direita vocês veem que o volante foi acionado e a Cunha foi levantada
Só que quando a cunha foi acionada reparem que o volante subiu, conforme a cunha subiu o volante também subiu.
Então aqui a gente consegue ver a diferença entre a posição do volante de uma válvula fechada e a posição do volante de uma válvula aberta.
Então isso é uma Válvula Gaveta com Haste Ascendente
Agora qual a principal aplicação deste tipo de válvula com haste ascendente?
Geralmente em instalações onde é necessário uma checagem rápida e visual dessa válvula no ponto onde ela está instalada.
Porque em eventual falta de água na tubulação, numa situação de emergência de incêndio, por exemplo, é necessário que se faça uma inspeção visual do sistema se essa válvula está aberta ou fechada.
Então de longe é possível identificar se esse ponto é um ponto de interrupção de água.
Caso o observador enxergar o volante afastado da porca, então significa que esse não é um ponto de interrupção de água.
Então os responsáveis irão checar em outros pontos, sendo uma maneira rápida de verificar se esta válvula está obstruindo a passagem do fluido ou não.
Nos próximos vídeos traremos mais informações sobre as Válvulas da Dulong.
